Fräser 1325Z
Diese Maschine weist die folgenden Eigenschaften auf:
- X.Y Achse-Bewegung: 1300 x 2500 mm
- Z Achse-Bewegung: 90 mm
- Tischgröß: 1400 x 3025 mm
- Steuerungssoftware: (auf Englisch)
- Führungssystem: Lineares Ballkugellager Profilgleisen für alle 3 Achsen
- Max. Bewegungsgeschwindichkeit: 7,8 m/min.
- Max. Fräsgeschwindichkeit: 6,0 m/min.
- Max. Hubhöhe: 125 mm
- Graviertiefe: ≤ 0,3 mm
- Wiederholungsgenauigkeit: 0,05 mm
- Resolution: 0,005 mm
- Antriebsystem: Schrittmotor
- Kontroller: DSP 100 MHz
- Datenformate: HP-GL, G-Code
- Speicherplatz: 128 MB
- Computer OS: Windows 98/2000/XP/2003
- Spannungsversorgung: AC 220 V / 50 Hz (Optional: AC 110V)
- Energieverbrauch (excl. Spindel): 1,9 kW
- Spindelkraft: 2,2 KW
- Spindelgeschwindichkeit: 0 ~ 24000 rpm
- Temperatur: +5 °C ~ +40 °C
- Rel. Luftfeuchte: 30% ~ 75%
- Pneumatik: 86 – 106 KPa
- Maße (L x B x H): 3430 x 1970 x 1690 mm
- Netto Gewicht: 1030kg (1200kg mit Optionen)
Optional:
- Vakuumtisch
- Vakuumpumpe
- Staub-Sammler

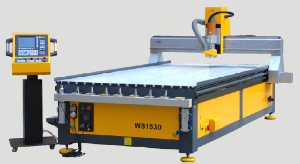

CNC-Fräser KingCut WS 1530 / 2030
Diese Maschine weist die folgenden Eigenschaften auf:
- X.Y Achse-Bewegung: 1500 x 3000 mm / 2000 x 3000 mm
- Z Achse-Bewegung: 170 mm
- Tischgröß: 1600 x 3540 mm / 2100 x 3540 mm
- Steuerungssoftware: (auf Englisch)
- Führungssystem: Zahnstangenantriebe (X;Y) und Lineares Ballkugellager (Y)
- Max. Bewegungsgeschwindichkeit: 15,0 m/min.
- Max. Fräsgeschwindichkeit: 12,0 m/min.
- Max. Hubhöhe: 180 mm
- Wiederholungsgenauigkeit: 0,05 mm
- Resolution: 0,007268 mm
- Antriebsystem: Servomotor
- Kontroller: DSP 100 MHz
- Datenformate: HP-GL, G-Code
- Speicherplatz: 128 MB
- Computer OS: Windows 98/2000/XP
- Spannungsversorgung: AC 380 V / 50 Hz (Optional: AC 220V)
- Spindelkraft: 3,5 KW
- Spindelgeschwindichkeit: 0 ~ 18000 rpm
- Temperatur: +5 °C ~ +40 °C
- Rel. Luftfeuchte: 30% ~ 75%
- Pneumatik: 86 – 106 KPa

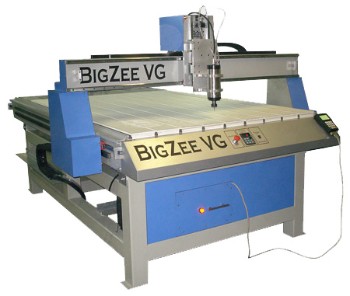

Fräser BigZee VG 1313 / 1318 / 1325 / 1620 / 1630 / 2030 /2040
Diese Maschine weist die folgenden Eigenschaften auf:
- X.Y Achse-Bewegung: 1340 x 1300 mm / 1340 x 1800mm / 1340 x 2500mm / 1640 x 2050mm /1640 x 3100 mm / 2080 x 3100 mm / 2080 x 4100 mm
- Z Achse-Bewegung: 210 mm mit Sensor
- Steuerungssoftware: ArtCam, EnRoute, Type3 (auf Englisch)
- Führungssystem: Zahnstangenantriebe (X;Y) und Lineares Ballkugellager (Y)
- Max. Bewegungsgeschwindichkeit: 36,0 m/min.
- Max. Fräsgeschwindichkeit: 12,0 m/min.
- Resolution: 0,01 (X, Y) und 0,0025 (Z) mm
- Antriebsystem: Schrittmotor
- Kontroller: DSP 100 MHz
- Datenformate: G-Code
- Speicherplatz: 128 MB
- Spannungsversorgung: AC 380 V / 50 Hz (Optional: AC 220V)
- Spindelkraft: 2,2 KW
- Spindelgeschwindichkeit: 0 ~ 24000 rpm
- Temperatur: +5 °C ~ +40 °C
- Rel. Luftfeuchte: 30% ~ 75%
- Pneumatik: 86 – 106 KPa
Optional:
- Vakuumtisch
- Vakuumpumpe
- Staub-Sammler
- Spindel: bis 4,5 KW
- 3D Scaner mit Laser
- Servomoren Panasonic

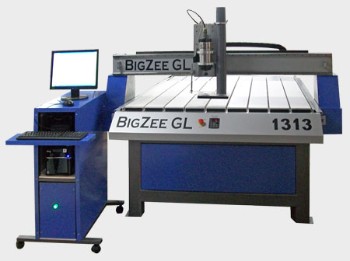

Fräser BigZee GL 1313
Diese Maschine weist die folgenden Eigenschaften auf:
- X.Y Achse-Bewegung: 1340 x 1300 mm / 1340 x 1800mm / 1340 x 2500mm / 1640 x 2050mm /1640 x 3100 mm /
2080 x 3100 mm / 2080 x 4100 mm
- Z Achse-Bewegung: 210 mm mit Sensor
- Steuerungssoftware: ArtCam, EnRoute, Type3 (auf Englisch)
- Führungssystem: Zahnstangenantriebe (X;Y) und Lineares Ballkugellager (Y)
- Max. Bewegungsgeschwindichkeit: 36,0 m/min.
- Max. Fräsgeschwindichkeit: 12,0 m/min.
- Resolution: 0,01 (X, Y) und 0,0025 (Z) mm
- Antriebsystem: Schrittmotor (X,Y), Servomotor (Z)
- Datenformate: G-Code
- Speicherplatz: 2 GB
- Spannungsversorgung: AC 380 V / 50 Hz (Optional: AC 220V)
- Spindelkraft: 2,2 KW, Wasserabkühlung
- Spindelgeschwindichkeit: 0 ~ 24000 rpm
Optional:
- Vakuumtisch: ab 2 bis 8 Zonen (4KW oder 8KW)
- Vakuumpumpe
- Staub-Sammler
- Spindel: bis 4,5 KW
- 3D Scaner mit Laser mit Genauigkeit 0,01 mm
- i-cut Kamerasystem
Werkzeugsensor und Abkühlungsystem für Werkzeug

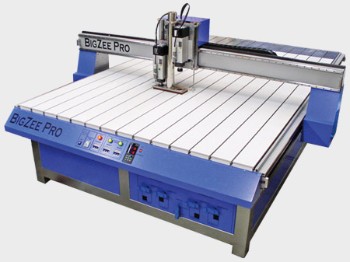

CNC Fräser BigZee Pro
1325 / 1620 / 1630 / 1640 / 2030 / 2040
Diese Maschine weist die folgenden Eigenschaften auf:
- X.Y Achse-Bewegung:
1340 x 2500 mm / 1640 x 2500mm / 1640 x 3100mm /
1640 x 4100mm /2080 x 3100 mm / 2080 x 4100 mm
- Z Achse-Bewegung: 210 mm mit Sensor
- Steuerungssoftware: ArtCam, EnRoute, Type3 (auf Englisch)
- Führungssystem: Zahnstangenantriebe (X;Y) und Lineares Ballkugellager (Y)
- Max. Bewegungsgeschwindichkeit: 36,0 m/min.
- Max. Fräsgeschwindichkeit: 12,0 m/min.
- Resolution: 0,01 (X, Y) und 0,005 (Z) mm
- Antriebsystem: Servomotor Panasonic (X,Y,Z)
- Datenformate: G-Code
- Speicherplatz: 1 GB
- Spannungsversorgung: AC 380 V / 50 Hz (Optional: AC 220V)
- Spindelkraft: 2,2 KW, HSD Luftabkühlung
- Spindelgeschwindichkeit: 0 ~ 24000 rpm
Optional:
- Z Achse-Bewegung: 310 mm
- Werzeugsensor und Abkühlungsystem für Werkzeug
- ATC (Wekzeug-autowechselungsystem)
- Vakuumtisch: ab 2 bis 8 Zonen (4KW oder 8KW)
- Vakuumpumpe
- Staub-Sammler
- Spindel: bis 4,0 KW HSD
- 3D Scaner mit Laser mit Genauigkeit 0,01 mm
- i-cut Kamerasystem mit bis 3 Spindeln
CNC Fräser BigZee Pro mit ATC und Kamera
 |

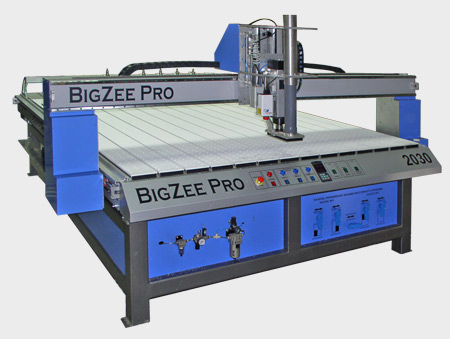

Fräser BigZee Pro 2030 mit ATC und System |
Diese Maschine weist die folgenden Eigenschaften auf:
- X.Y Achse-Bewegung: 1340 x 2500 mm / 1640 x 2500mm / 1640 x 3100mm / 1640 x 4100mm /
2080 x 3100 mm / 2080 x 4100 mm
- Z Achse-Bewegung: 310 mm mit Sensor
- i-cut Kamerasystem
- ATC (Wekzeug-autowechselungsystem)
- Steuerungssoftware: ArtCam, EnRoute, Type3 (auf Englisch)
- Führungssystem: Zahnstangenantriebe (X;Y) und Lineares Ballkugellager (Y)
- Max. Bewegungsgeschwindichkeit: 36,0 m/min.
- Max. Fräsgeschwindichkeit: 12,0 m/min.
- Resolution: 0,01 (X, Y) und 0,005 (Z) mm
- Antriebsystem: Servomotor Panasonic (X,Y,Z)
- Datenformate: G-Code
- Speicherplatz: 1 GB
- Spannungsversorgung: AC 380 V / 50 Hz (Optional: AC 220V)
- Spindelkraft: 2,2 KW, HSD Luftabkühlung
- Spindelgeschwindichkeit: 0 ~ 24000 rpm
Optional:
- Werzeugsensor und Abkühlungsystem für Werkzeug
- Vakuumtisch: ab 2 bis 8 Zonen (4KW oder 8KW)
- 3D Scaner mit Laser mit Genauigkeit 0,01 mm
|
Fräser BigZee Pro mit System |
